CEC Serie
Tapas conductoras para conectores roscados

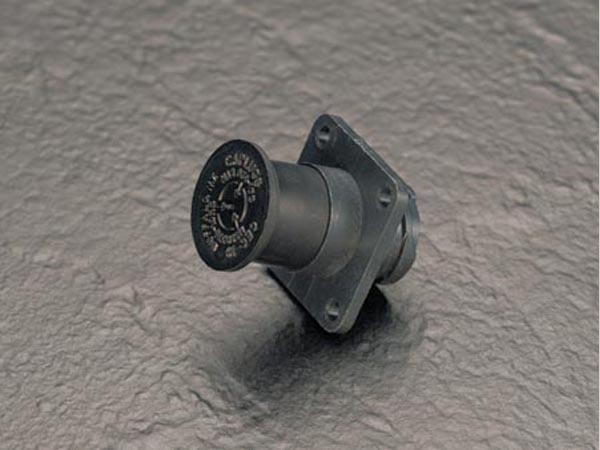

Las tapas conductoras Serie CEC se diseñaron para todos los tamaños comunes de conectores roscados eléctricos y electrónicos. También son adecuadas para proteger conectores no roscados de tipo bayoneta. Además de disipar las cargas electroestáticas, proporcionan un escudo eléctrico en el extremo del conector.
- Cumplen con las especificaciones MS/AS 90376, SAE AS85049/138
Este producto ha sido fabricado con un material conductor que:
- Presenta una resistividad en la superficie de menos de 1 x 105 ohmios/cuadrado de acuerdo con el método de prueba ASTM D-257-78
Material: Copolímero conductor de polietileno (EVA)
Color estándar: Negro
Para opciones adicionales de materiales y colores, contacte a Atención al Cliente llamando al 800-880-4539.
Nota: Los tamaños de Micro Pak tienen un tiempo de entrega de 3 días
| N.° de artículo | Según el tamaño nominal de la rosca de la tapa | Dim A (pulg.) | Dim B (pulg.) | Dim C (pulg.) | Dim D (pulg.) | |
|---|---|---|---|---|---|---|
| CEC-04 | 1/4 | 0.244 | 0.48 | 0.49 | 0.304 | |
| CEC-05 | 5/16 | 0.304 | 0.56 | 0.56 | 0.364 | |
| CEC-06 | 3/8 | 0.368 | 0.62 | 0.51 | 0.428 | |
| CEC-07 | 7/16 | 0.430 | 0.71 | 0.63 | 0.510 | |
| CEC-08 | 1/2 | 0.487 | 0.73 | 0.50 | 0.547 | |
| CEC-10 | 5/8 | 0.607 | 0.84 | 0.50 | 0.667 | |
| CEC-12 | 3/4 | 0.730 | 0.97 | 0.50 | 0.790 | |
| CEC-14 | 7/8 | 0.852 | 1.15 | 0.50 | 0.912 | |
| CEC-16 | 1 | 0.992 | 1.23 | 0.50 | 1.052 | |
| CEC-18 | 1-1/8 | 1.101 | 1.36 | 0.56 | 1.161 | |
| CEC-19 | 1-3/16 | 1.182 | 1.42 | 0.50 | 1.242 | |
| CEC-20 | 1-1/4 | 1.244 | 1.48 | 0.57 | 1.304 | |
| CEC-22 | 1-3/8 | 1.362 | 1.63 | 0.57 | 1.442 | |
| CEC-23 | 1-7/16 | 1.428 | 1.68 | 0.56 | 1.488 | |
| CEC-24 | 1-1/2 | 1.478 | 1.70 | 0.56 | 1.538 | |
| CEC-25 | 1-9/16 | 1.550 | 1.75 | 0.50 | 1.610 | |
| CEC-26 | 1-5/8 | 1.626 | 1.93 | 0.56 | 1.726 | |
| CEC-28 | 1-3/4 | 1.750 | 2.01 | 0.56 | 1.830 | |
| CEC-29 | 1-13/16 | 1.827 | 2.03 | 0.56 | 1.907 | |
| CEC-32 | 2 | 1.976 | 2.23 | 0.55 | 2.056 | |
| CEC-36 | 2-1/4 | 2.245 | 2.46 | 0.62 | 2.325 | |
| CEC-40 | 2-1/2 | 2.473 | 2.70 | 0.62 | 2.553 | |
| CEC-44 | 2-3/4 | 2.759 | 2.99 | 0.62 | 2.839 | |
| CEC-48 | 3 | 2.997 | 3.27 | 0.60 | 3.077 | |
| CEC-64 | 4 | 3.976 | 4.19 | 1.01 | 4.056 | |
