SAE Serie
Protectores para bridas a presión para Código SAE 61 y 62
Los protectores para bridas Caplugs de la Serie SAE están destinados para el Código SAE 61 (3000 PSI) y el Código 62 (6000 PSI) para proporcionar cobertura completa. Simplemente inserte el diámetro central y las orejas se alinearán con el patrón de orificios para pernos.
- Destinado para ajustarse a las siguientes bridas hidráulicas: Roscas BSPP, NPTF, SAE y soldadura de cubo profundo
Material: Polietileno de baja densidad

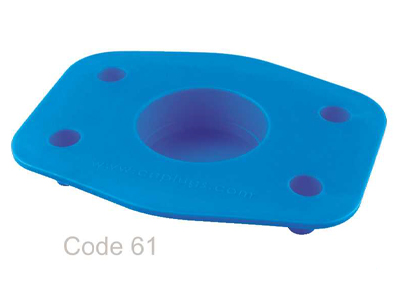

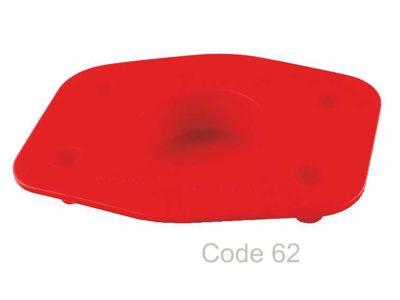

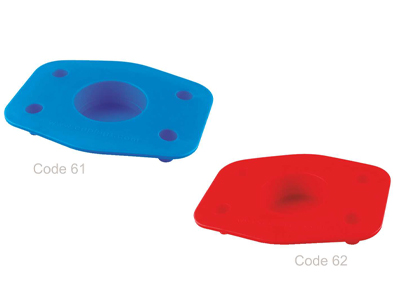

Color estándar: Código 61 - Azul, Código 62 - Rojo

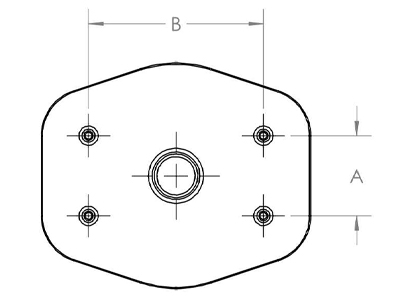

| N.° de artículo | Descripción | Clase de presión de la brida (PSI) | Tamaño nominal de la brida (pulg.) | DE de la brida (pulg.) | Dim A (pulg.) | Dim B (pulg.) | |
|---|---|---|---|---|---|---|---|
| SAE61-0500 | Código 61 1/2" | 3000 | 1/2 | 1.188 | 0.69 | 1.50 | |
| SAE61-0750 | Código 61 3/4" | 3000 | 3/4 | 1.500 | 0.88 | 1.88 | |
| SAE61-1000 | Código 61 1" | 3000 | 1 | 1.750 | 1.03 | 2.06 | |
| SAE61-1250 | Código 61 1-1/4" | 3000 | 1-1/4 | 2.00 | 1.19 | 2.31 | |
| SAE61-1500 | Código 61 1-1/2" | 3000 | 1-1/2 | 2.375 | 1.41 | 2.75 | |
| SAE61-2000 | Código 61 2" | 3000 | 2 | 2.812 | 1.69 | 3.06 | |
| SAE62-0500 | Código 62 1/2" | 6000 | 1/2 | 1.250 | 0.72 | 1.59 | |
| SAE62-0750 | Código 62 3/4" | 6000 | 3/4 | 1.625 | 0.94 | 2.00 | |
| SAE62-1000 | Código 62 1" | 6000 | 1 | 1.875 | 1.09 | 2.25 | |
| SAE62-1250 | Código 62 1-1/4" | 6000 | 1-1/4 | 2.125 | 1.25 | 2.63 | |
| SAE62-1500 | Código 62 1-1/2" | 6000 | 1-1/2 | 2.500 | 1.44 | 3.13 | |
| SAE62-2000 | Código 62 2" | 6000 | 2 | 3.125 | 1.75 | 3.81 | |
