FTC Serie

Tapas rectas para tubos y tuercas

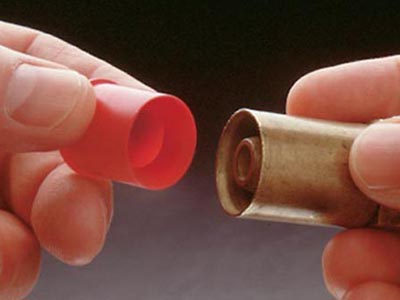

Con un diseño de “tapa dentro de una tapa”, las tapas Serie FTC se pueden aplicar fácilmente a ensambles de tubos y tuercas hidráulicas rectas. Cuando la tapa FTC se presiona en la tuerca, la tapa externa se ajusta a la forma hexagonal de la tuerca mientras que la tapa interna cubre el tubo y la manga dentro de la tuerca para sostener el ensamble firmemente en su lugar.

  • Exclusivo diseño de “tapa dentro de una tapa”

Material: Polietileno de baja densidad
Temperatura de servicio: -94 a 175 °F (-70 a 79 °C)

Color estándar: Rojo

Nota: Los tamaños de Micro Pak tienen un tiempo de entrega de 3 días

N.° de artículoPara ajustarse al tamaño del tuboDim A (pulg.)Dim B (pulg.)Dim C (pulg.)Dim D (pulg.)
FTC-21/80.390.170.580.40

FTC-33/160.460.240.630.41

FTC-41/40.590.300.770.52

FTC-55/160.650.370.810.53

FTC-63/80.720.410.810.54

FTC-81/20.910.570.860.54

FTC-105/81.040.670.990.64

FTC-123/41.300.831.000.64

FTC-1611.561.071.100.63

FTC-181-1/81.991.090.900.63

FTC-201-1/42.081.321.100.62

FTC-241-1/22.361.561.080.62

FTC-281-3/42.761.831.140.69

FTC-3223.002.061.170.63
